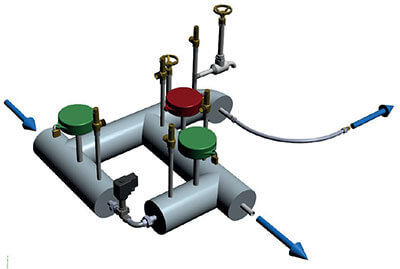

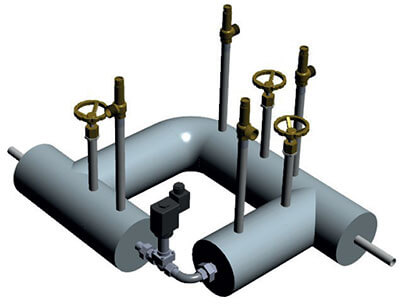

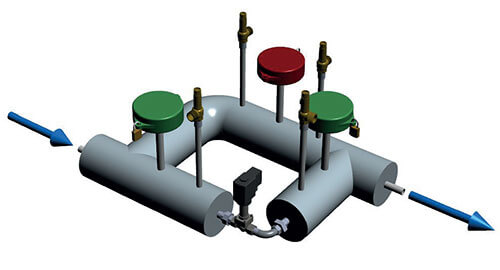

Gruppo di bypass per l’alimentazione del circuito TSV

Progettato per essere installato sull’ingresso della linea TSV e consente di gestire sia automaticamente che manualmente l’alimentazione dell’Azoto liquido alla linea TSV.

Dati di processo

Fluido di processo: Azoto Liquido (LN2)
Gruppo 2 secondo Direttiva 2014/68/UE (PED)
Pressione max di Servizio (MAWP): 10 bar g
Diametro Nominale (DN): XX
Classificazione secondo Direttiva 2014/68/UE (PED) Art. 4.3 (Rif. Tabella 7 dell’Allegato II della Direttiva medesima)
Temperatura Minima di Servizio (TSmin): -196°C
Temperatura Massima di Servizio (TSmax): +40°C

Caratteristiche tecniche

Tubo, curve e tees Esecuzione in AISI 304L sp.2mm

Componenti

Bypass

Nr. 1 elettrovalvola criogenica NC DNxx PN10 con tensione di alimentazione 24Vac/50Hz
Nr. 3 valvola criogenica a globo DNxx PN10 con comando manuale;
Nr. 4 valvola di sicurezza criogenica con Ptaratura 4 bar g;
Nr. 3 dispositivi di lock-out per valvole manuali (mod. Brady o analoghi)

Punto di spillamento manuale

Nr. 2 valvola criogenica a globo DN15 con comando manuale;
Nr. 1 valvola di sicurezza criogenica con Ptaratura 3 bar g;
Nr. 1 tubo flessibile EU AISI 304 DN15 lunghezza 1500mm;
Nr. 1 raccordo girevole 1/2" Gas femmina + nipplo;

Coibentazione

Coibentazione con elastomero estruso espanso a struttura cellulare chiusa. Spessore materiale isolante: 30mm+30mm

Finitura esterna (coibentazione)

Coppelle in fogli di alluminio

Accessori di staffaggio

Il gruppo in oggetto è completo di nr.2 staffe standard per l’ancoraggio a terra

Documentazione a corredo dell’articolo

La seguente documentazione è redatta in lingua italiana o inglese, basata su sistema metrico e rilasciata esclusivamente su formato elettronico (.pdf):

Manuale d’uso e manutenzione dei componenti inclusi
Scheda tecnica del materiale di coibentazione
Dichiarazione di conformità CE secondo cat. IV 97/23/EC (PED) per le valvole di sicurezza, se incluse in fornitura
