PU.LN2.PS10.DN10

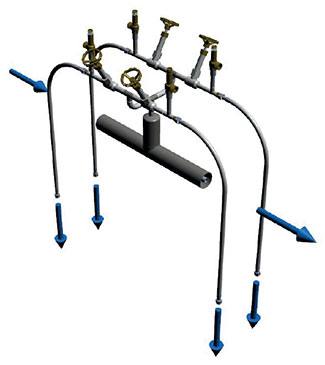

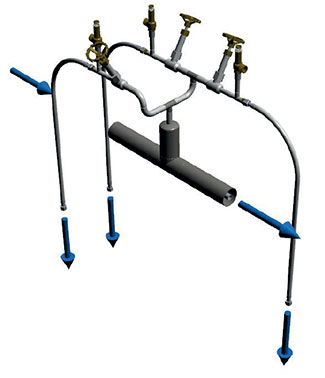

Punto di utilizzo accessoriato per circuiti di distribuzione azoto liquido

Unità terminale per l’erogazione di Azoto liquido a nr. X congelatore criogenico

Dati di processo

Fluido di processo: Azoto Liquido (LN2)
Gruppo 2 secondo Direttiva 2014/68/UE (PED)
Classifi cazione secondo Direttiva 2014/68/UE (PED) Art. 4.3 (Rif. Tabella 7 dell’Allegato II della Direttiva medesima)
Temperatura Minima di Servizio (TSmin): -196°C
Temperatura Massima di Servizio (TSmax): +40°C

Caratteristiche tecniche

Tubo, curve e tees Esecuzione in AISI 304L sp.2mm

Componente PU.1

Nr. 1 valvola criogenica a globo DN10 con comando manuale;
Nr. 1 valvola di sicurezza criogenica con Ptaratura 3 bar g;
Nr. 1 tubo flessibile EU AISI 304 DN10 lunghezza 1500mm;
Nr. 1 raccordo in ottone 1/2” Sae flare 3/8” NPT

Componente PU.2

Nr. 2 valvola criogenica a globo DN10 con comando manuale;
Nr. 2 valvola di sicurezza criogenica con Ptaratura 3 bar g;
Nr. 2 tubo flessibile EU AISI 304 DN10 lunghezza 1500mm;
Nr. 2 raccordo in ottone 1/2” Sae flare 3/8” NPT

Componente PU.3

Nr. 3 valvola criogenica a globo DN10 con comando manuale;
Nr. 3 valvola di sicurezza criogenica con Ptaratura 3 bar g;
Nr. 3 tubo flessibile EU AISI 304 DN10 lunghezza 1500mm;
Nr. 3 raccordo in ottone 1/2” Sae flare 3/8” NPT

Componente PU.4

Nr. 4 valvola criogenica a globo DN10 con comando manuale;
Nr. 4 valvola di sicurezza criogenica con Ptaratura 3 bar g;
Nr. 4 tubo flessibile EU AISI 304 DN10 lunghezza 1500mm;
Nr. 4 raccordo in ottone 1/2” Sae flare 3/8” NPT

Documentazione a corredo dell’articolo

La seguente documentazione è redatta in lingua italiana o inglese, basata su sistema metrico e rilasciata esclusivamente su formato elettronico (.pdf):
Dichiarazione di conformità CE secondo cat. IV 2014/68/UE (PED) per le valvole di sicurezza, se incluse in fornitura
Dichiarazione di conformità CE per tutti gli accessori forniti (ove applicabile)
Istruzioni d’uso e manutenzione
